给水设备如何正确选择气压罐?

发布日期:2017-12-05 作者:江苏申强 点击:

目前市面上给水设备在结构以及控制方式上多种多样,给水设备在结构上较多采用“水泵组+变频电控柜”的形式。一般来说,和生产用水定时定量供应不同,生活用水量变化曲线较大,而且具有明显的时间特性,因此,生活给水设备应具有“多用水、多耗电;少用水、少耗电”的节能特点。



怎么选择合适的隔膜气压罐呢?



气压罐是水泵可以进入睡眠的前提条件,利用水的压缩性极小的性质,用外力将水储存在罐内,气体受到压缩压力升高,当外力消失压缩气体膨胀可将水排除。由于水的压缩比远远小于气体,当管网有小流量的泄漏可造成压力大幅度的下降,可使水泵频繁启动。如工频泵直接向用户供水,就必需配备气压罐,缓解水泵频繁启动。

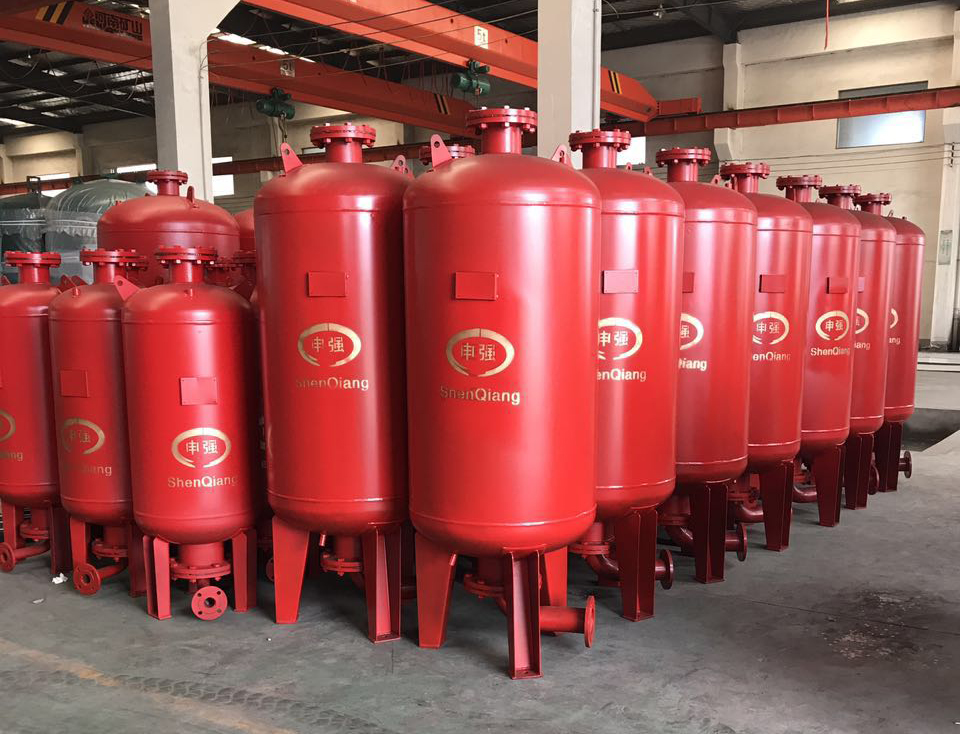

隔膜气压罐



气压罐的选型公式:



为避免水泵频繁启动,气压罐的调节容积应满足一定时间的水泵流量(L/min),计算公式如下:V = K×Amax×

K = 水泵的工作系数,随水泵功率不同而变化,具体见下表:

P(HP) 1-2 2-4 5-8 9-12 >12

K 0.25 0.375 0.625 0.875 1

Amax = 水泵的最大流量(L/min)

Pmax = 水泵的最高工作压力(水泵停机时系统的压力)

Pmin = 水泵的最低工作压力(水泵启动时系统的压力)

Ppre =气压罐的预充压力

V = 气压罐的体积

其中1HP(马力)= 0.735KW



例如:



一恒压供水设备水泵功率为4HP,水泵最大流量为120L/min,系统压力低于2.2bar时水泵自动启动,系统压力达到7bar时,水泵自动停机,气压罐预充压力为2bar,该系统要选用多大的气压罐?

由上表可知:水泵功率为4HP时,K=0.375

V = K×Amax×

= 0.375×120× = 72.2L

气压罐型号里面没有72L的,所以直接选用最接近的型号80L的VAV80即可。


相关标签:隔膜气压罐
