分气缸的设计与安装

您的当前位置: 首 页 >> 新闻资讯 >> 公司新闻

分气缸的设计与安装

发布日期:2017-11-07 作者:江苏申强 点击:

分气缸是锅炉的主要配套设备,用于把锅炉运行时所产生的蒸汽分配到各路管道中去。分汽缸系承压设备,属压力容器,其承压能力,容量应与配套锅炉相对应。分汽缸主要受压元件为:封头,壳体材料等。

分汽缸主要受压元件为:封头、壳体、法兰材料均为Q235-B、20#、Q345R,规格型号为:ф159-ф1500,工作压力为1-2.5MPa,工作温度:0~400℃,工作介质:蒸汽、冷热水、压缩空气。特殊规格型号可根据用户要求另行安排设计。

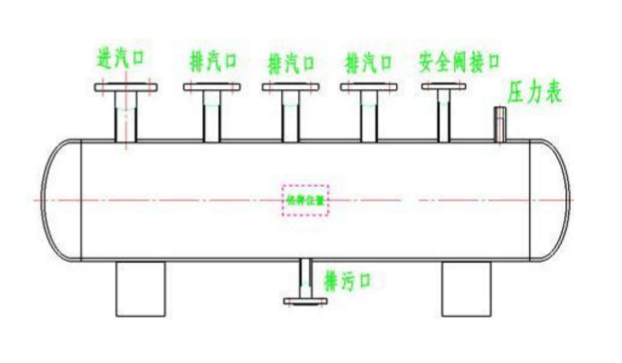

一般情况下,分气缸分为如下接口:

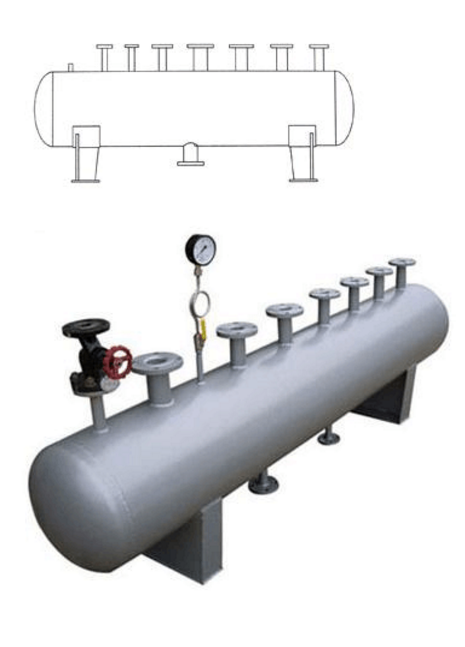

分气缸


一、分气缸用途:


分气缸也叫分汽包,它是蒸汽锅炉必不可少的附属设备,分气缸广泛用于发电、石油化工、钢铁、水泥、建筑等行业。


二、分气缸性能结构


1、分气缸是锅炉的主要配套设备,用于把锅炉运行时所产生的蒸汽分配到各路管道中去,分气缸系承压设备,属压力容器。分气缸的主要功能是分配蒸汽,因此分气缸上有多个阀座连接锅炉主汽阀及配汽阀门,以便将分气缸中蒸汽分至各需要之处。分气缸主要受压元件为:配汽阀座、主汽阀座、安全门阀座、疏水阀座、压力表座、温度表座;封头、壳体、法兰材料均为Q235-A/B、20g、16MnR,规格型号为ф159-ф1500,工作压力为1-2.5MPa,工作温度:0~400℃,工作介质:蒸汽、冷热水、压缩空 气。



2、品种齐全,适用范围广。工作压力最高可达16Mpa。


3、产品质量保证。每台分气缸均按国家标准制造、检验与验收。分气缸出厂时由工厂检验合格后经当地质量技术监督局监检出厂,确保分气缸质量万无一失。分气缸检验合格证明图纸等。


三、分气缸技术规格


介质为蒸汽时,应按《压力容器规程》规定设计,并确定筒体直径、材质及厚度,一般原则:筒体直径应为最大接管管径的2-2.5倍,一般可按筒体内流体流速确定,材质10-20#无缝管、Q235B、20g、16MnR板材卷制,接管数由工程设计决定。


1.设备规范

分气缸的规格为DN200-DN1200,具体容器的容积由用户确定,设计压力一般为1.43MPa,设计温度<350℃,工作介质为蒸汽,容器类别为Ⅰ类压力容器。


2、用户有特殊要求时,可根据分气缸用户需要设计制造。
